MPPT 太阳能 550W，1100W 升压充电控制器使用说明书

　　一、简介

　　本款 MPPT 太阳能升压充电器控制器，是利用光伏板(推荐 24V 的太阳能电池板)经过内

　　部升压电路，可以对 48V, 60V, 72V 三种电池组的电动自行车、电动摩托车进行充电，充满自停，

　　操作简单方便。

　　二、技术参数

　　1、最大输出功率：A 型机 550W，B 型机 1100W

　　2、可充电池型号：

　　(a)、48V,60V,72V 铅酸电池组

　　(b)、48V,60V,72V 锂电池组。

　　(c)、注意：由于锂电池电芯种类繁多，在三种基本电池组电压下，又可以细分出多种电池电压，

　　所以本充电器在每种电池组下可以设置不同的最高充电电压参数，48V 电池组可以设置 5 种最

　　高电压充电值：分别是 54.6V, 54.8V, 57.6V, 58.4V, 58.8V。60V 电池组可以设置 4 种最高电压

　　充电值：分别是 67.2V, 71.4V, 72V, 73V。72V 电池组可以设置 3 种最高电压充电值：分别是 8

　　4V, 86.4V, 87.6V。

　　3、充电电流：A 型机 6A，B 型机 12A。

　　4、本充电器有记忆功能，下次充电会默认上次设置的参数充电。

　　三、使用方法

　　1、充电器图片及跟电池太阳能连接示意图

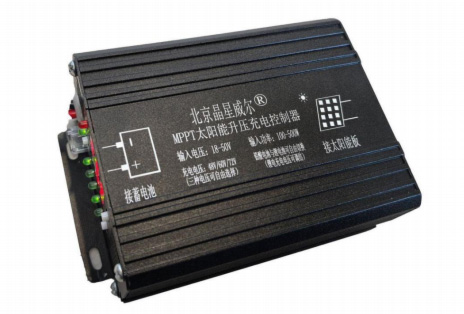

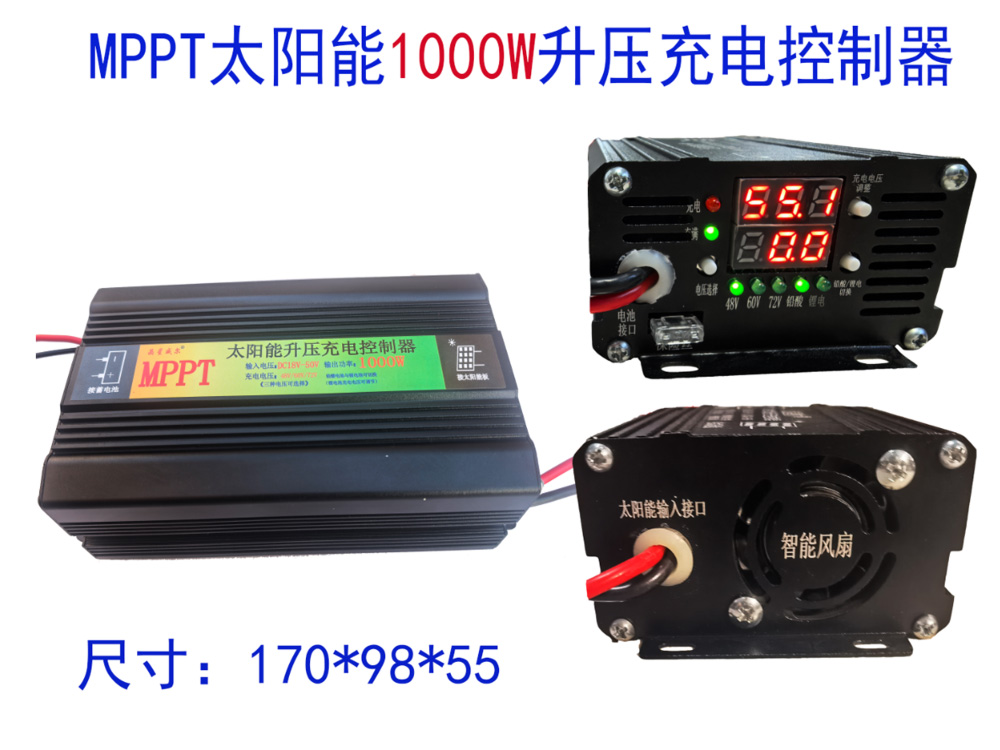

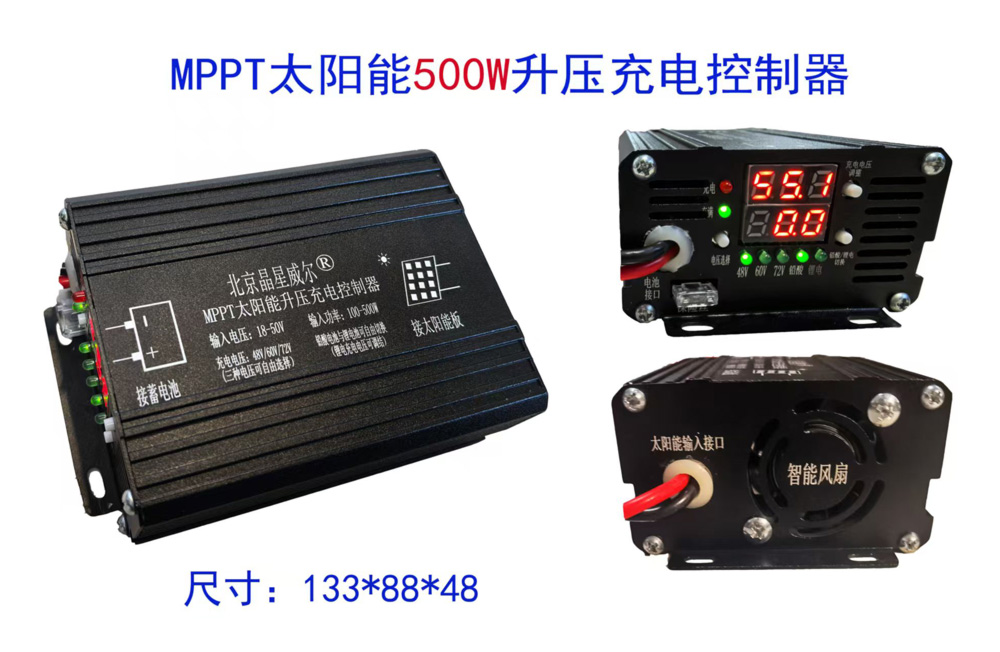

（整机外观图)

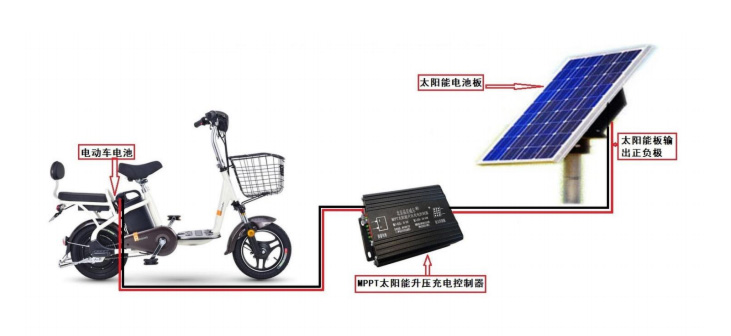

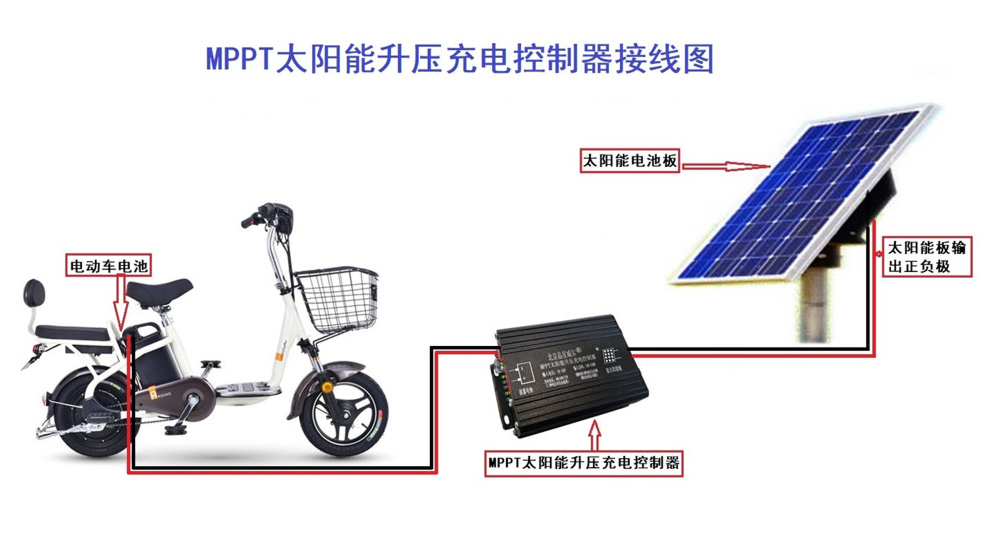

（充电器跟太阳能板及电池组接线图）

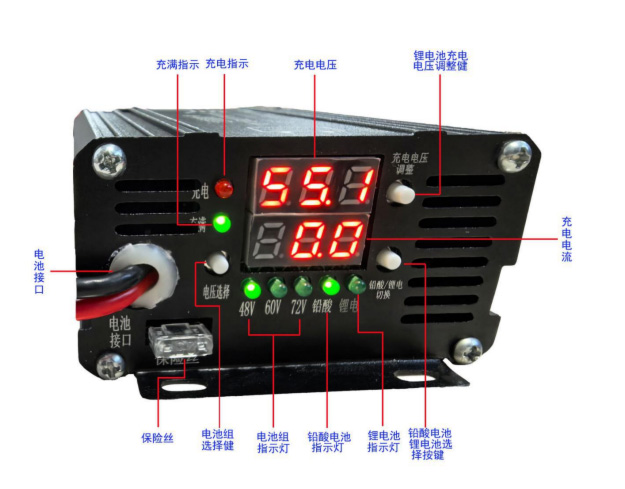

　　2、电池输入端面板图及充电器设置及使用

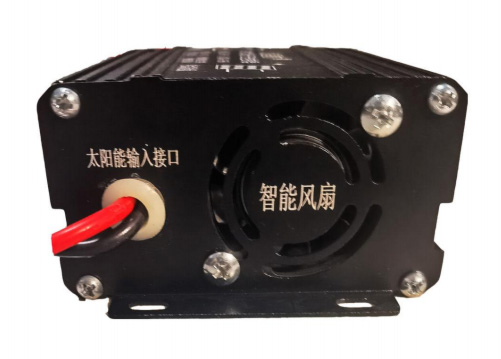

　　(1)把太阳能电池板的正负极跟充电器的太阳能输入接口按照正负极接好。如果太阳能电池板能正常发电，充电器数码管会点亮。

　　(2)根据我们的电池组是什么电池(铅酸还是锂电池)进行电池类型选择，首先看铅酸、锂电池那个指示灯点亮，指示灯点亮的电池就是目前充电器默认的电池类型，比如铅酸指示灯点亮，说明就是充电器目前是给铅酸电池充电，如果我们需要给锂电池组充电，我们就要按下“铅酸/锂电”这个选择按键进行选择，按下按键 3 秒后，指示灯点亮会从“铅酸”跳转到“锂电”指示灯点亮，我们松开按键，此时电池类型就选为了锂电池，并且“锂电”指示灯常亮。长按按键不动，两个指示灯会自动循环点亮。

　　(3)选好电池类型后，下一步选择电池组电压，目前充电器可以给三种电池组充电，分别是48V, 60V, 72V。此时按下“电压选择”按键 3 秒后，三个电压指示灯会循环点亮，直到对应自己的电池组电压时，松开按键，对应的电池组电压就选择好了，并且对应的指示灯也变为常亮。

　　(4)注意：如果是锂电池组的话，必须设置两次，首先选择电池组电压，其次还要进一步选择对应的充电最高电压值。比如我的锂电电池组电压是 60V。我们第一步通过“铅酸/锂电”按键先选择锂电池，第二步通过“电压选择”按键选择电池组为 60V。第三步再根据自己的锂电池参数通过按键“充电电压调整”选择最高充电电压值。具体方法是：长按“充电电压调整”键3 秒，“充电数码管”会循环显示：84V, 86.4V, 87.6V，我们根据自己的锂电池参数说明，选择合适的最高充电电压，然后松开“充电电压调整”按键，此时数码表头显示就是我们当前选定的最高充电电压。

　　3、连接需要充电的电池组

　　参数设置好了，就可以通过充电器电池接口跟需要充电的电池组按正负极接好，就可以正常充电了，充电时“充电”指示灯点亮，同时数码管显示当前充电电流，充满时“充满”指示灯点亮，说明充电结束。当充电机电池接口正负极短路，充电机上的“保险丝”会烧断，解除故障后，更换同型号的保险丝即可正常工作了。本充电器有记忆功能，下次充电会默认上次设置的参数充电。
